Name: LDZ гусеничный вакуумный ленточный фильтр давления
Brand: QINGDAO HESHENG INTELLIGENT ENVIRONMENTAL PROTECTION EQUIPMENT CO., LTD.

Введение оборудования

Гусеничный ремень вакуумного давления фитер состоит из гусеничного ремня над устройством, резиновым ремнем, вакуумной коробкой, управляя ролером, ленточные опоры, загрузочный бункер, корректирующее устройство для фитера. Drving прибор, прибор чистки ткани, oler soueeze. Рамки и т. д. iT'S эффективное оборудование разъединения тверд-жидкости которое делает пользу силы тяжести слурры, вакуума, соединенного отжимать ткани и выжимкы ролика.

Свяжитесь мы

Видео LDZ гусеничный вакуумный ленточный фильтр давления

LDZ гусеничный вакуумный ленточный фильтр давления 1

Технические характеристики ленточного фильтра вакуумного давления LDZ Crawler

Пример: LDZ20(6)/2000

Чехол для L-ремня и сжатие

D-пояс

Z-вакуум

20-зона фильтрации 20 ㎡

(6) -крышка & сжимать ㎡ зоны 6

2000-действительная ширина 2 м

Модель	Мощность хоста (кВт)	Длина рамы (мм)	Ширина рамы (мм)	Высота рамы (мм)	Вес (T)	Расход вакуума (м³/мин)
LDZ7, 5 (2,5)/1000	3,7	11500	1600	2000	8	20
LDZ10 (2,5)/1000	3,7	14000			10	25
LDZ12, 5 (2,5)/1000	5,5	16500			11	28
LDZ15 (2,5)/1000	7,5	19000			12	35
ЛДЗ 9,75 (4)/1300	7,5	11500	1900	2100	12	25
LDZ13(4)/1300	7,5	14000			13	30
ЛДЗ16.25 (4)/1300	11	16500			14	35
ЛДЗ19.5 (4)/1300	11	19000			15	40
ЛДЗ22.75 (4)/1300	15	21500			16	45
LDZ20(6)/2000	11	14100	2700	2100	16	50
LDZ25(6)/2000	11	16600			18	60
LDZ30(6)/2000	15	19100			20	70
LDZ35(6)/2000	15	21600			22	80
LDZ40(6)/2000	18,5	24100			24	90
ЛДЗ31.25 (8)/2500	15	16600			22	70
ЛДЗ37,5 (8)/2500	15	19100			25	80
ЛДЗ43.75 (8)/2500	18,5	21600			28	90
ЛДЗ50 (10)/2500	22	24100			31	110
ЛДЗ59.25 (10)/2500	22	26600			34	120
LDZ45(10)/3000	18,5	19100	3700	2200	30	100
ЛДЗ52,5 (10)/3000	18,5	21600			34	110
LDZ60(10)/3000	22	24100			38	130
ЛДЗ67,5 (10)/3000	30	26600			42	140
LDZ75(10)/3000	37	29100			47	160
LDZ80(16)/4000	37	24100			55	170
ЛДЗ90 (16)/4000	37	26600			66	200
ЛДЗ100 (16)/4000	45	29100			76	210
LDZ110(16)/4000	45	31600			84	220
LDZ120(16)/4000	55	34100			90	250
LDZ108(16)/4500	55	28200	5300	2600	90	220
ЛДЗ121.5 (16)/4500	55	31200			100	250
ЛДЗ135 (18)/4500	75	34200			110	380
ЛДЗ148,5 (18)/4500	75	37200			120	320

Особенности LDZ гусеничный вакуумный ленточный фильтр давления

Высокая степень автоматизации, она может непрерывно выполнять функции слурры питаясь, вакуум деватеринг, сжимая, стирка ткани фильтра, етк., с весьма высокой эффективностью продукции.
Совмещающ фильтр пояса вакуума, фильтр прессы пояса и фильтр прессы (его можно вызвать непрерывным прессом плиты и фильтра рамки) 3 в одном, максимум для того чтобы извлечь воду.
Разумная структура, низкий уровень отказов оборудования, простота обслуживания.

Структура & принципы работы:

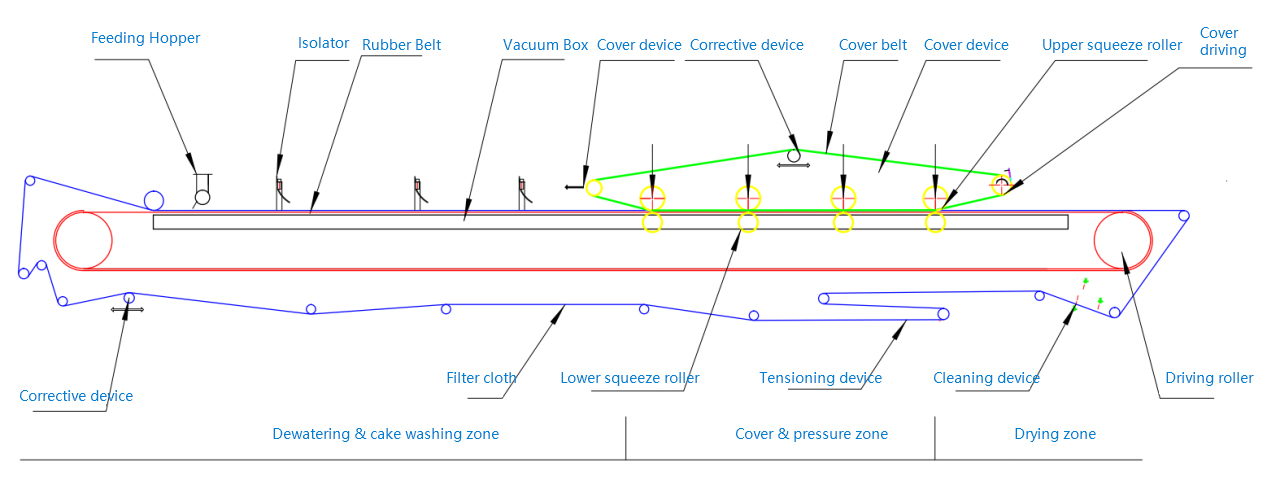

Структура:

Фильтр давления вакуума пояса Кравлер составлен прибора крышки пояса Кравлер, резинового пояса, коробки вакуума, управляя ролика, поддержек пояса, питаясь хоппера, корректирующего устройства ткани фильтра, приводного устройства, прибора чистки ткани, выжимкы ролика, рамок, И т. д. Это эффективное оборудование разъединения тверд-жидкости которое делает полную пользу силы тяжести слурры, вакуума, соединенного отжима ткани и выжимкы ролика.

Принципы работы:

Как показано, кольцевой резиновый ремень приводится в движение редукторным двигателем, который работает непрерывно, а фильтровальная ткань, которая укладывается на резиновый ремень, работает с ним синхронно. Контакт резинового ремня с подвижным столом вакуумной коробки (между вакуумной коробкой и резиновым ремнем имеется кольцевой фрикционный ремень, и в него подается вода для образования водяного уплотнения), когда вакуумная коробка подключена к вакуумной системе, вакуумная зона формируется на резиновом ремне, Слурры равномерно распределены на ткани фильтра питаясь хоппером, по мере того как вакуум существует, фильтрат прорезывает ткань фильтра и собран поперечными пазами на резиновом поясе и пропускает в коробку вакуума через отверстия в центре резинового пояса, В то время как твердая часть перехватывается и становится фильтровальной кексом на фильтровальной ткани. Фильтрат в вакуумной коробке отводится воздушно-жидкостным сепаратором.

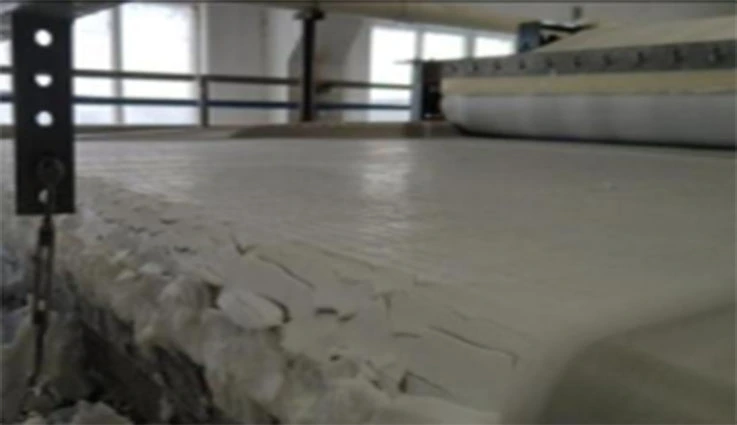

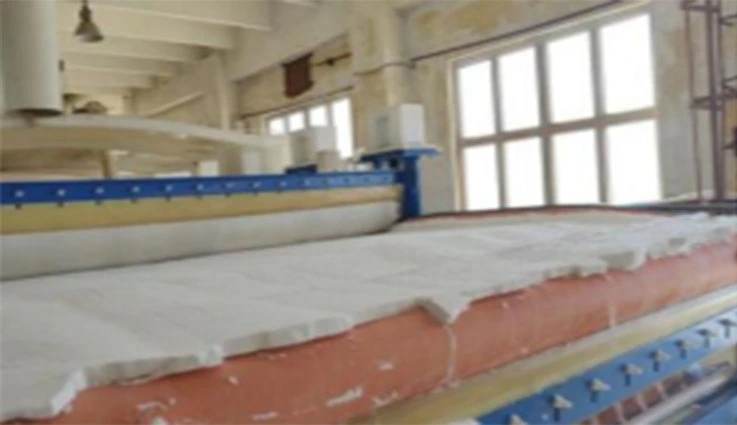

По мере движения резиновой ленты торт по очереди входит в зону экстракции фильтра, зону покрытия и зону сушки. На зоне крышки, верхняя и нижняя ткань фильтра обертывают совместно, формируя зону глубокого вакуума, пока ролики которые в зоне крышки и управляемые цилиндрами воздуха сжимая торт с большим линейным давлением, максимум извлекают воду из торта. В зоне сушки, торт обезвоживают дальше, наконец, торт отделяют с поясом на ролике разрядки торта. И ткань фильтра возобновленная прибором чистки повторно входит в зону фильтра после проходить через набор роликов поддержки и корректирующего прибора.
