Name: Ленточный вакуумный фильтр сверхвысокого давления DZG
Brand: QINGDAO HESHENG INTELLIGENT ENVIRONMENTAL PROTECTION EQUIPMENT CO., LTD.

DZG Belt Vacuum Ultra-High Pressure Filter

Введение оборудования

Его можно использовать для различной промышленной фильтрации, промышленных твердых отходов, шахтных хвостов, гипса (фосфогипс, гипс лимонной кислоты, титановый гипс, гипс для обессеривания), шлама, кукурузного початка, платикодона, шлака традиционной китайской медицины, пролиферации и другого обезвоживания.

Свяжитесь мы

Видео о поясном вакуумном фильтре сверхвысокого давления DZG

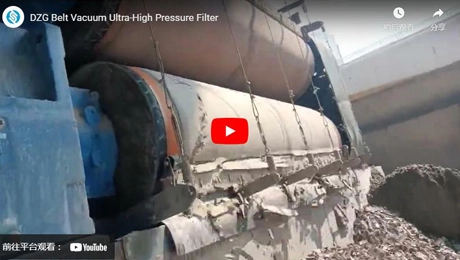

Ленточный вакуумный фильтр сверхвысокого давления DZG

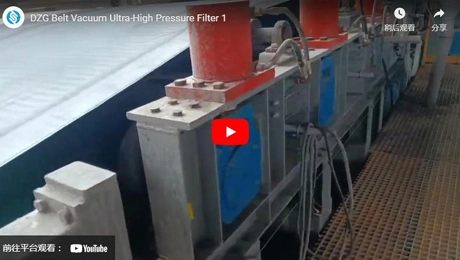

Ленточный вакуумный фильтр сверхвысокого давления DZG 1

Технические характеристики поясного вакуумного фильтра сверхвысокого давления DZG

Пример: DZG20(8)-15/2000

● D-гусеничная крышка и герметизация.

● Z-вакуум

● G-высокое давление

● 10-площадь фильтрации 10 ㎡

●(8)-крышка & зона наддув 8 ㎡

● 15-зона вакуумного сжатия 15 ㎡

● 2000-допустимая ширина 2 м

Модель	Сила хозяина (КВ)	Длина рамы (мм)	Ширина рамы (мм)	Высота рамы (мм)	Вес (T)	Расход вакуума (м³/мин)
GDZ5(4)-5/1000	5,5 11	13000	1600	2200	18	25
ГДЗ 7,5 (4)-5/1000	5,5 11	15500			20	32
GDZ10(4)-5/1000	5,5 11	18000			22	40
ГДЗ 7,5 (6)-10/1500	7,5 15	13000	2100	2400	25	45
ГДЗ 11,25 (6)-10/1500	7,5 15	15500	2100	2400	30	55
ГДЗ 15(6)-10/1500	7,5 15	18000	2100	2400	35	65
GDZ10(8)-15/2000	11 22	14000	2100	2600	30	65
GDZ15(8)-15/2000	11 22	16500	2700	2600	35	75
GDZ20(8)-15/2000	11 22	19000	2700	2600	40	85
ГДЗ 12,5 (10)-20/2500	15 30	14000	3200	3000	45	80
ГДЗ 18,75 (10)-20/2500	15 30	15500			50	100
GDZ25(10)-20/2500	15 30	19500			55	110
GDZ15(12)-- 25/3000	18,5 30	14500	3700	3400	50	100
GDZ22,5 (12)-25/3000	18,5 30	17000			55	120
GDZ30(12)-- 25/3000	18,5 30	19500			60	130
GDZ20(16)-30/4000	22 45	15000	4800	3800	70	125
GDZ30(16)-30/4000	22 45	17500			75	150
GDZ40(18)-30/4000	22 45	20000			85	175

Особенности поясного вакуумного фильтра сверхвысокого давления DZG

Высокая степень автоматизации, он может непрерывно выполнять функции подачи, обезвоживания вакуума, наддува, прокатки, стирки фильтровальной ткани и т. Д. С чрезвычайно высокой эффективностью производства.
Совмещающ фильтр пояса вакуума, фильтр прессы пояса и фильтр прессы (его можно вызвать непрерывным прессом плиты и фильтра рамки) 3 в одном, максимум для того чтобы извлечь воду.
Разумная структура, низкий уровень отказов оборудования, простота обслуживания.

Структура и принципы работы:

Структура:

Машина состоит из вакуумной секции дегидратации под давлением и вакуумной секции дегидратации под высоким давлением. Машина составлена питаясь хоппера, резинового пояса, коробки вакуума, покрывая надувая прибор, прибор завальцовки вакуума высокий, привод & управляемые ролики, ткань фильтра, прибор коррекции отступления ткани фильтра, прибор чистки ткани фильтра, рамка и другие компоненты. Он использует фильтровальную ткань в качестве фильтрующей среды, чтобы в полной мере использовать вакуумное всасывание и обезвоживание пресса для достижения разделения твердого вещества и жидкости.

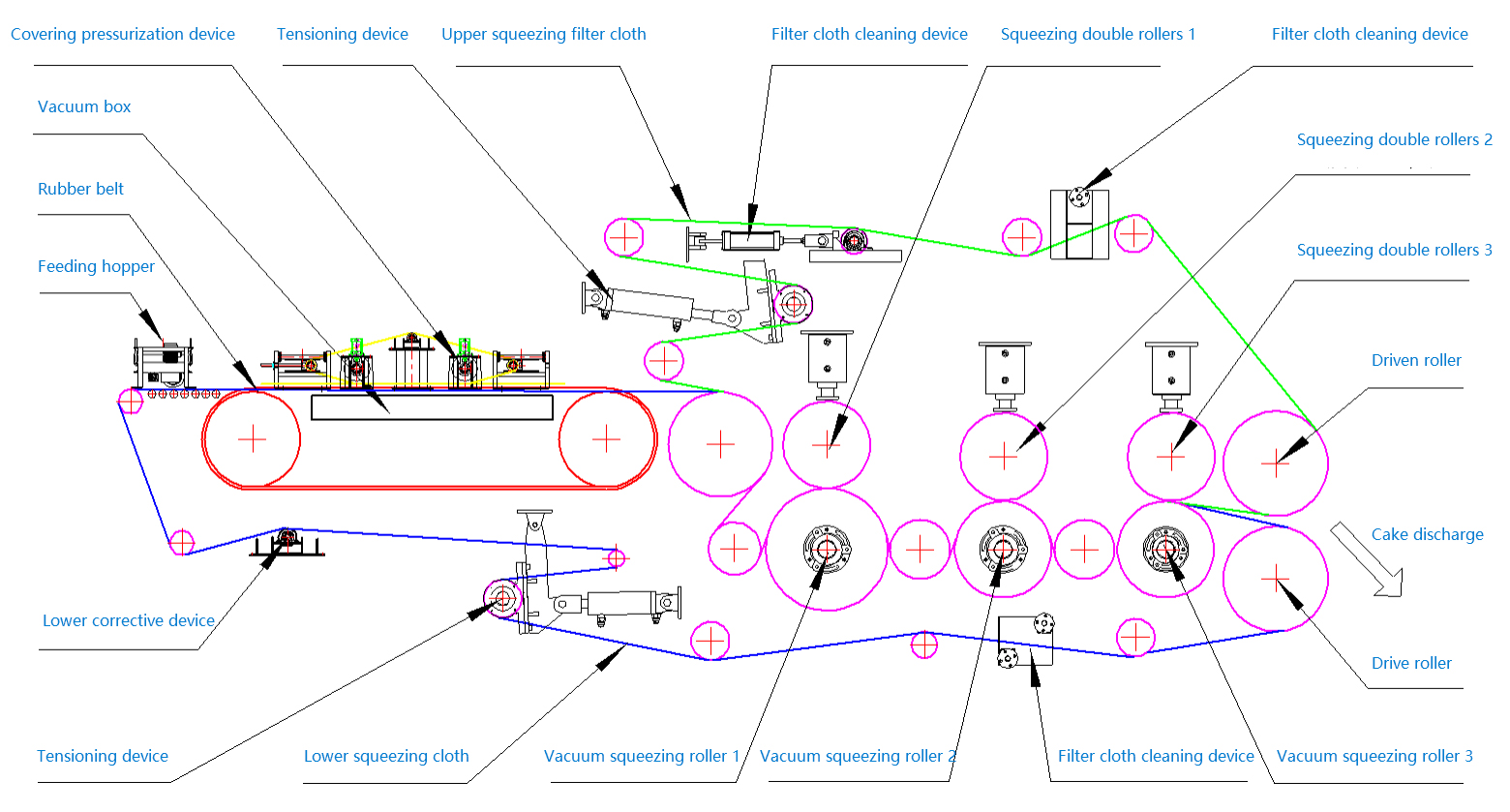

DZG Belt Vacuum Ultra-High Pressure Filter Structure

Принцип работы:

Кольцевой резиновый пояс, управляемый редукторным двигателем, непрерывно работает на вакуумной коробке, фильтровальная ткань, которая положена на резиновый ремень, работает с резиновым ремнем синхронно. Суспензия равномерно распределяется на фильтровальной ткани с помощью загрузочного бункера. Когда вакуумная коробка подключена к вакуумной системе, вакуумная зона образуется на резиновой ленте, фильтрат проникает в фильтровальную ткань и собирается поперечными канавками на резиновой ленте и поступает в вакуумную коробку через отверстия в центре резиновой ленты, В то время как твердая часть перехватывается и образует торт на фильтровальной ткани. Торт фильтра двигает вперед с тканью фильтра и входит в надуваемую зону покрытую поясом краулер. Под давлением нескольких групп прижимных роликов вода удаляется из торта, а затем пылесосится в фильтратный резервуар для выгрузки, а затем торт, завернутый верхней и нижней фильтровальной тканью, поступает в вакуум и секцию глубокого обезвоживания под высоким давлением, И продолжает обезвоживаться под тройным действием нескольких комплектов роликов вакуумного пресса и соединенных роликов и вакуумного всасывания для удаления влаги из торта. В конце концов, торт дишаргед верхними и более низкими устройствами разрядки ткани фильтра, тогда ткань фильтра возобновленная после проходить через прибор чистки, и после этого проходит через ролики поддержки, ролики перенаправления, корректирующее приспособление и ре-входит в следующий цикл.
