Технические характеристики вакуумного ленточного сжимающего фильтра DUY
Пример: DUY20(6)-8/2000
● D-пояс
● Z-вакуум
● Y-сжатие
● 20-площадь фильтрации 20 ㎡
● 6-крышка & зона наддув 6 ㎡
● 8-зона вакуумного сжатия 8 ㎡
● 2000-допустимая ширина 2 м
| Кузовные модели | (KW) Мощность хоста | Mm (Длина рамы) | Мм (Ширина кадра) | Мм (Высота рамы) | Ткани T (Вес) | (Расход вакуума м³/мин) |
| DUY7,5 (2,5)-4/1000 | 3,7 5,5 | 14500 | 1600 | 2600 | 16 | 20 12 |
| DUY10 (2,5)-4/1000 | 3,7 5,5 | 17000 | 18 | 25 12 |
| DUY12,5 (2,5)-4/1000 | 5,5 5,5 | 19500 | 19 | 28 12 |
| DUY15 (2,5)-4/1000 | 7,5 5,5 | 21000 | 20 | 35 15 |
| ДУИ 9,75 (4)-5/1300 | 7,5 7,5 | 17500 | 1900 | 2600 | 20 | 25 15 |
| ДУИ 13(4)-5/1300 | 7,5 7,5 | 17000 | 21 | 30 15 |
| ДУИ 16,25 (4)-5/1300 | 11 7,5 | 19500 | 22 | 35 15 |
| ДУИ 19,5 (4)-5/1300 | 11 7,5 | 21000 | 23 | 40 15 |
| ДУИ 22,75 (4)-5/1300 | 15 7,5 | 24500 | 24 | 45 15 |
| DUY20(6)-8/2000 | 11 11 | 18100 | 2700 | 2600 | 31 | 50 20 |
| DUY25(6)-8/2000 | 11 11 | 20600 | 32 | 60 20 |
| DUY30(6)-8/2000 | 15 11 | 23100 | 33 | 70 20 |
| DUY35(6)-8/2000 | 15 11 | 25600 | 36 | 80 20 |
| DUY40(6)-8/2000 | 18,5 11 | 28100 | 38 | 90 20 |
| ДУИ31.25 (8)-12/2500 | 15 18,5 | 22600 | 42 | 70 30 |
| ДУИ 37,5 (8)-12/2500 | 15 18,5 | 25100 | 45 | 80 30 |
| ДУИ43,75 (8)-12/2500 | 18,5 18,5 | 27600 | 48 | 90 30 |
| DUY50(8)-12/2500 | 22 18,5 18,5 | 28100 | 51 | 110 30 |
| ДУИ 59,25 (10)12/2500 | 22 18,5 | 30600 | 54 | 120 30 |
| DUY45(10)-15/3000 | 18,5 22 | 23100 | 3700 | 3600 | 55 | 100 40 |
| DUY52,5 (10)-15/3000 | 18,5 22 | 25600 | 58 | 110 40 |
| DUY60(10)-15/3000 | 22 22 | 28100 | 61 | 130 40 |
| DUY67,5 (10)-15/3000 | 30 22 | 30600 | 64 | 140 40 |
| DUY75(10)-15/3000 | 37 22 | 33100 | 67 | 160 40 |
| DUY80(16)-25/4000 | 37 30 | 27100 | 100 | 170 65 |
| DUY90(16)-25/4000 | 37 30 | 29600 | 105 | 200 65 |
| DUY100(16)-25/4000 | 45 30 | 33100 | 110 | 210 65 |
| DUY110(16)25/4000 | 45 30 | 35600 | 115 | 220 65 |
| DUY120(16)-25/4000 | 55 30 | 38100 | 120 | 250 65 |
| DUY108(18)-30/4500 | 55 37 | 33200 | 5300 | 3800 | 145 | 220 75 |
| DUY121,5 (18)-30/4500 | 55 37 | 37200 | 150 | 250 75 |
| DUY135(18)-30/4500 | 75 37 | 41200 | 155 | 380 75 |
| ДУИ148,5 (18)-30/4500 | 75 37 | 44200 | 160 | 320 75
|
Особенности вакуумного ленточного выдавливающего фильтра DUY
Высокая степень автоматизации, он может непрерывно выполнять функции подачи, обезвоживания вакуума, наддува, прокатки, стирки фильтровальной ткани и т. Д. С чрезвычайно высокой эффективностью производства.
Совмещающ фильтр пояса вакуума, фильтр прессы пояса и фильтр прессы (его можно вызвать непрерывным прессом плиты и фильтра рамки) 3 в одном, максимум для того чтобы извлечь воду.
Разумная структура, низкий уровень отказов оборудования, простота обслуживания.

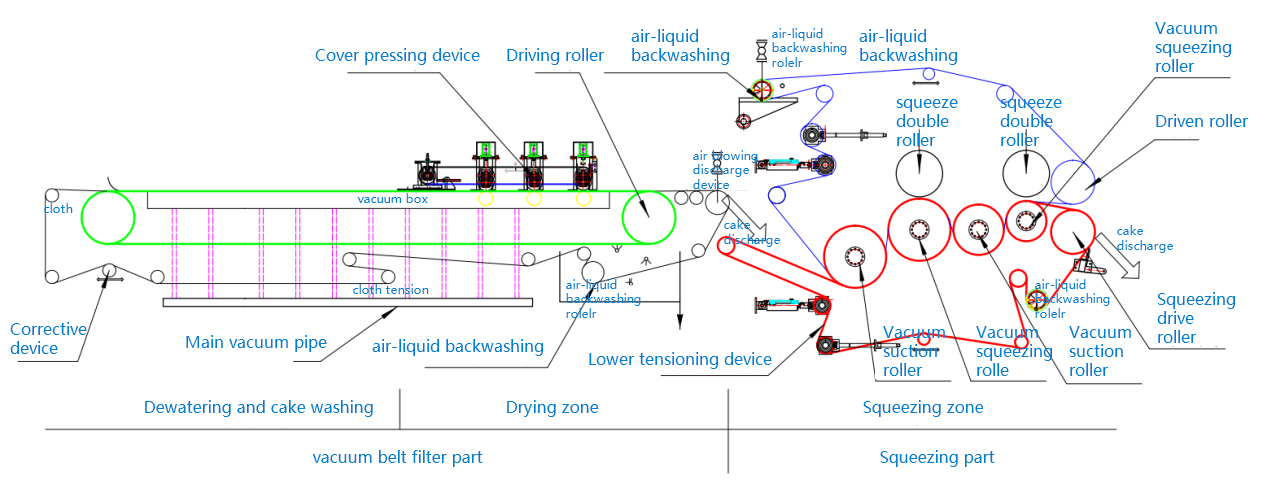

Структура и принципы работы:
Структура:
Оборудование состоит из секции вакуумного обезвоживания пояса, секции наддува гусеничной ленты и секции сжатия. Она составлена питаясь хоппера, резинового пояса, коробки вакуума, прибора торта моя, крышки пояса кравлер отжимая прибор, прибор крена прессы вакуума, прибор коррекции ткани фильтра, приводное устройство, прибор чистки ткани фильтра, рамки и другие компоненты. Он использует ткань фильтра как средство фильтра для того чтобы сделать полную пользу силы тяжести слурры и всасывания вакуума для того чтобы достигнуть влияния разъединения тверд-жидкости.
Принцип работы:
Кольцевой резиновый ремень приводится в действие редукторным двигателем, работающего непрерывно на вакуумной коробке, а фильтровальная ткань, положенная на резиновый ремень, работает с ней синхронно. Суспензия равномерно распределяется на фильтровальной ткани с помощью загрузочного бункера. Когда вакуумная коробка подключена к вакуумной системе, вакуумная зона образуется на резиновой ленте, фильтрат проникает в фильтровальную ткань и собирается поперечными канавками на резиновой ленте и поступает в вакуумную коробку через отверстия в центре резиновой ленты, В то время как твердая часть перехватывается и становится торт на фильтровальной ткани. Промытый торт фильтра движется вперед с фильтровальной тканью и входит в область под давлением, покрытую гусеничным ремнем, и продолжает обезвожаться под двойным действием силы прессования прижимных роликов и силы вакуумного всасывания.
После того, как фильтровальная корка входит в область прессования, фильтровальная ткань приводится в движение редукторным двигателем, продолжает работать синхронно вперед, фильтровальная корка обернута в верхнюю и нижнюю фильтровальные полотна. Под тройным действием силы прессования и сдвига, вакуумного всасывания и силы прокатки, максимальное удаление воды из торта, наконец, фильтровальная корка выпускается через верхние и нижние разрядные устройства прижимного приводного ролика. После того, как торт был удален, фильтровальная ткань очищается и обновляется верхним и нижним промывочным устройством очистки, а затем возвращается в зону фильтрации после прохождения через набор опорных роликов и корректирующего устройства, а затем переходит в следующий цикл фильтрации. V
